圓振動篩的組成結構
鵬威機械
2025-01-12 16:20:05
0次
圓振動篩主要用于砂石場，作為破碎機械的配套設備，對各類建材石料進行分級作業。也可用于煤炭、礦山、水電、化工等行業的物料篩分。
圓振動篩的組成結構：

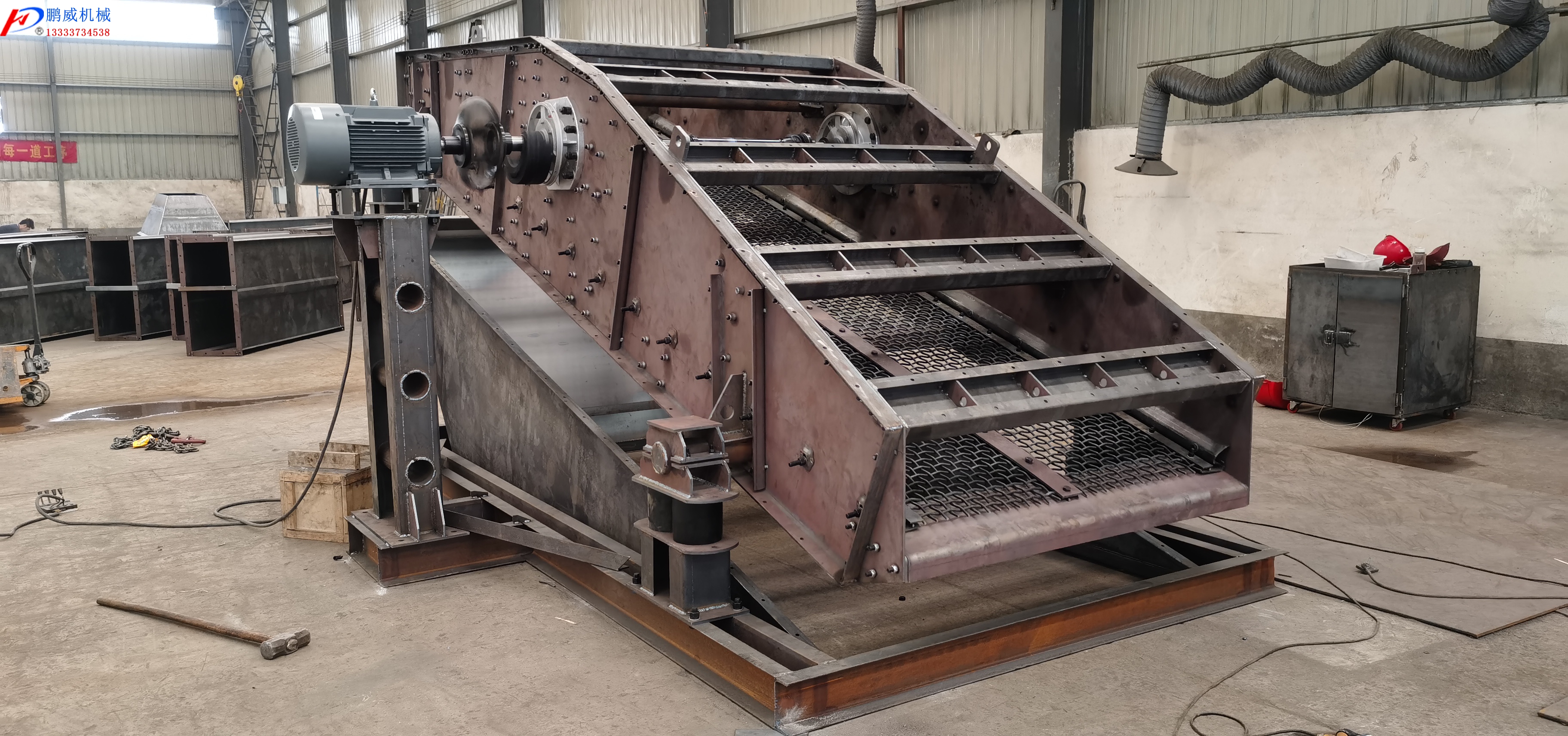

圓振動篩主要由篩箱、激振器、傳動裝置、支撐裝置等零部件組成。
(1)激振器為單軸塊偏心、外置式激振器結構。兩個激振器均由主偏心塊、軸承、保護等零件組成并用螺栓分別固定在篩箱的兩塊側板之上。激振器之間用萬向節傳動軸連接，使它們能保持同步運轉。
(2)篩箱由側板、橫梁、篩網、加強鋼板等組成。為保證牢固可靠，篩機側板采用整塊鋼板，除橫梁鋼管與法蘭連接處焊接外，其它各部位均采用扭剪形高強度螺栓聯接。篩網用專用拉板拉緊，裝拆方便、工作可靠。
(3)支撐裝置:在支座上有橡膠彈簧。橡膠彈簧是彈性元件，篩箱通過橡膠彈簧支承在底座上，以隔離篩箱的振動。
(4)傳動裝置:電動機經過輪胎式聯軸器與激振器相聯，以實現運動的傳遞。
圓振動篩生產廠家：
河南鵬威機械專注生產振動篩、輸送設備、給料設備行業18年，有著專業的技術和經驗豐富的生產安裝團隊，專為篩分難題解決問題，如果您有篩分難題隨時可以咨詢我，一站解決您的篩分輸送給料機械問題。田：13333732048
